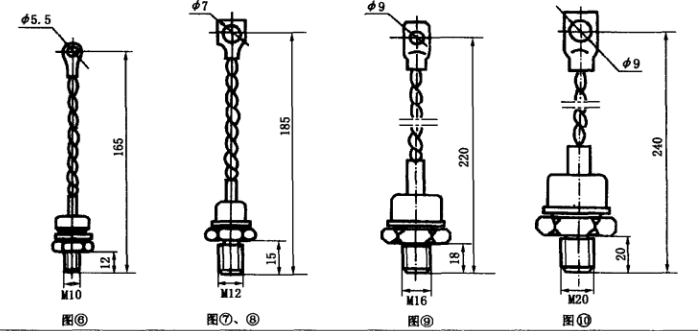

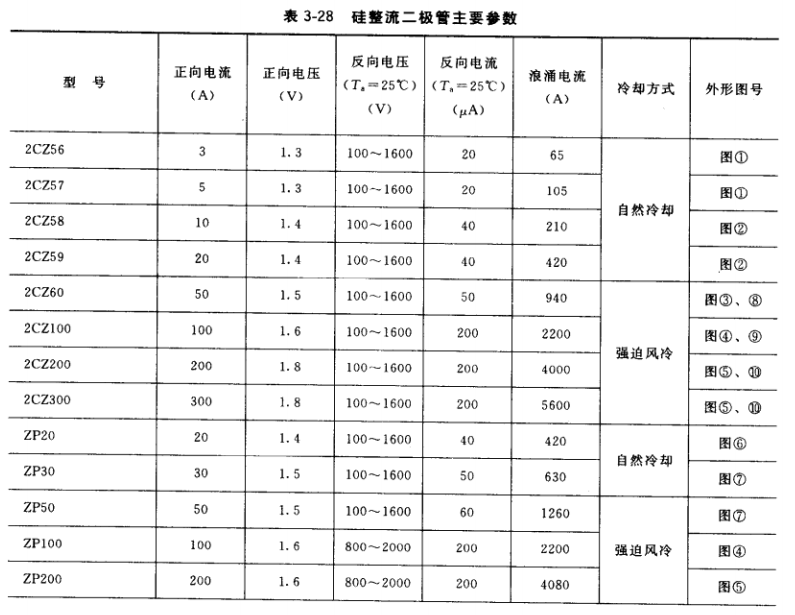

1.整流二極管簡易檢測

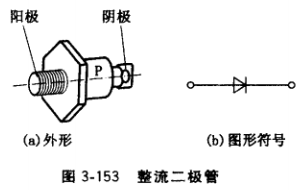

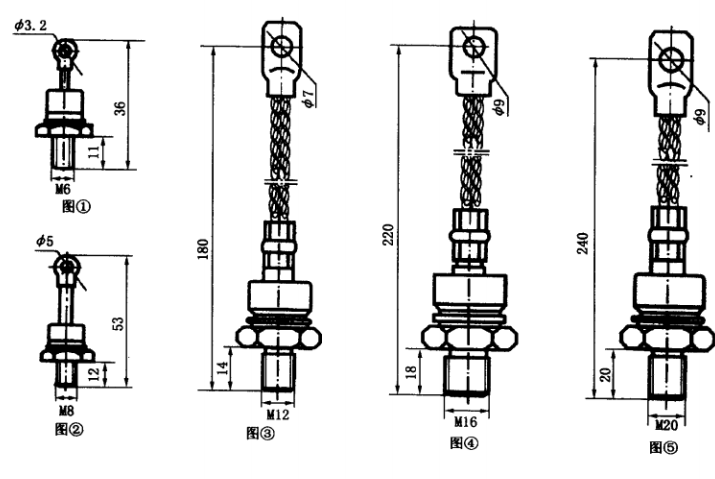

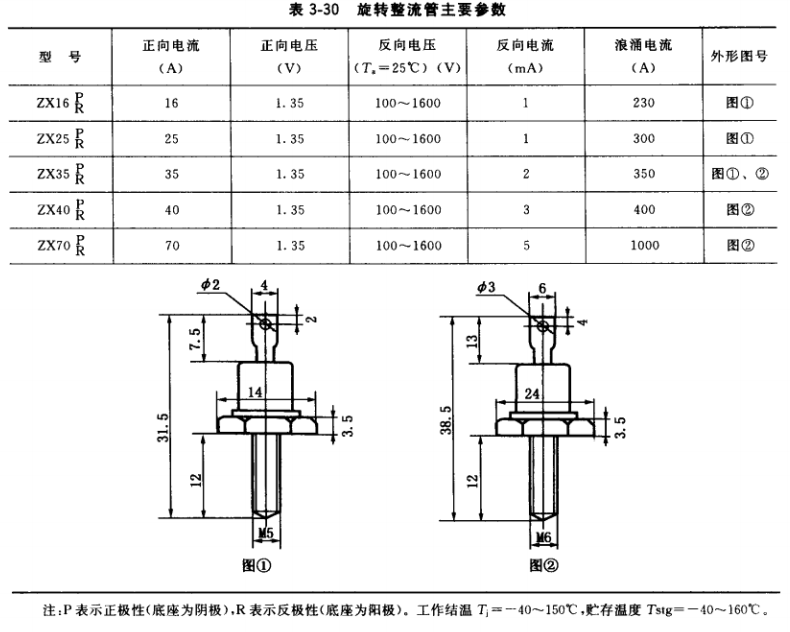

整流二極管有正、反極性兩種結構，正極性的底座為陽極，引線端為陰極，外殼上常用P代號標識；反極性的底座為陰極，引線端為陽極，外殼上常用R代號標識。圖3-153是正極性整流二極管外形及圖形符號。整流二極管簡易檢測方法：

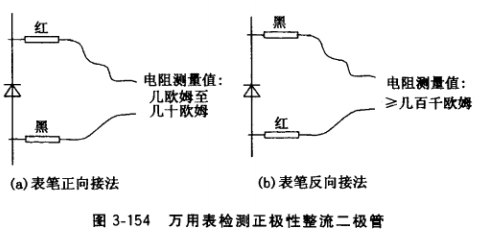

（1）用萬用表檢測整流二極管極性和二極通、斷。由于萬用表上黑表筆的插口與萬用表內的電池正極相連，紅表筆的插口與萬用表內的電池負極相連，因此，可根據圖3-154檢測。當萬用表黑表筆接觸二極管底座，紅筆接引線端時（見圖a）,整流二極管應處于正向?qū)顟B(tài)，萬用表表針正向偏擺，指示幾歐姆至幾十歐姆；當黑、紅筆與二極管反接時（見圖b）,二極管處于反向截止?fàn)顟B(tài)，指示值大于幾百千歐姆，表示該元件為正極性二極管，無短路、無斷路。當萬用表仍然是黑表筆接觸二極管底座，紅筆接引線端時，但指示的電阻值卻與上述相反，則表示該元件為反極性二極管。

當萬用表黑、紅筆先后調換著與二極管兩極接觸，萬用表指示的電阻值都接近零歐姆，表示該元件已短路；若指示的電阻值都大于幾百千歐姆至無窮大，表示該元件已斷路。整流二極管斷路或短路，都應換上同規格新的元件。

（2）用試燈檢測整流二極管。用3V電池及小電珠做成試燈測試（見圖3-155）,若燈亮，整流二極管正、負端對調連接時燈暗，說明該整流二極管是好的，無斷路、短路。若兩種接法時燈都亮，說明該元件已短路；若兩種接法時燈都暗，說明該元件已斷路，都應換上同規格新的元件。

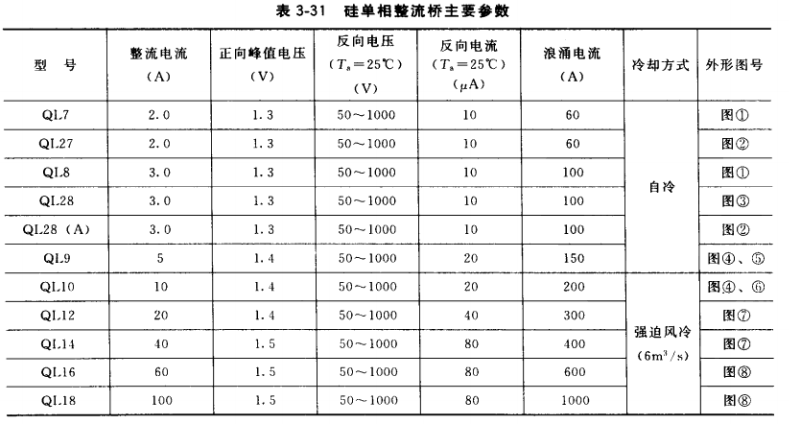

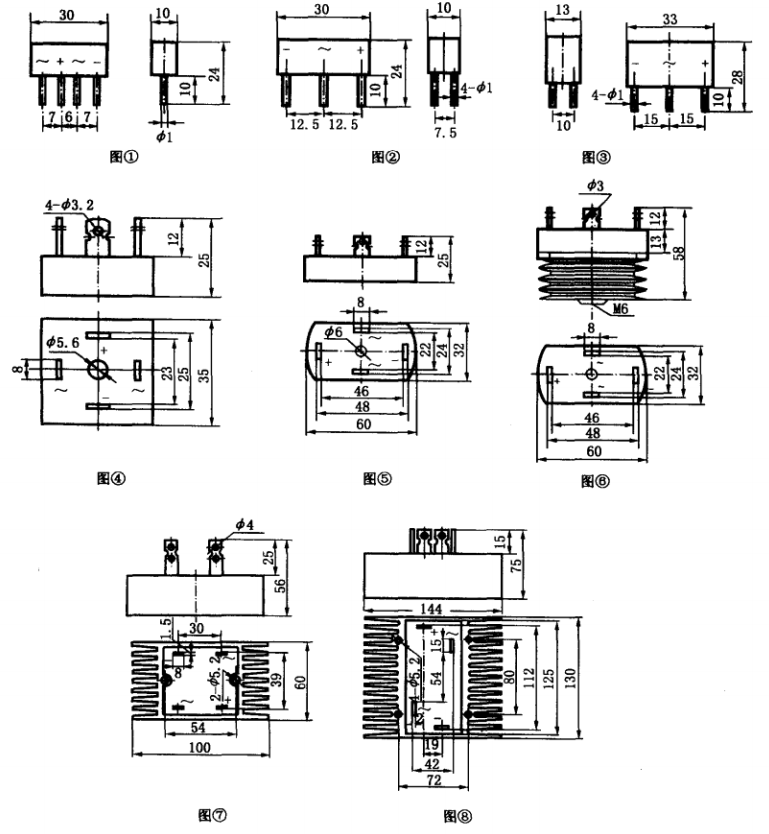

2.單相整流橋組簡易檢測

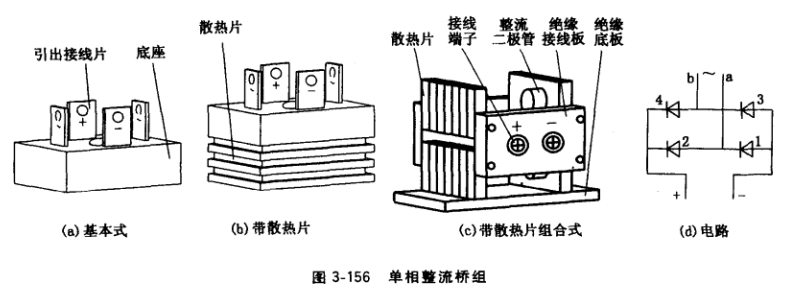

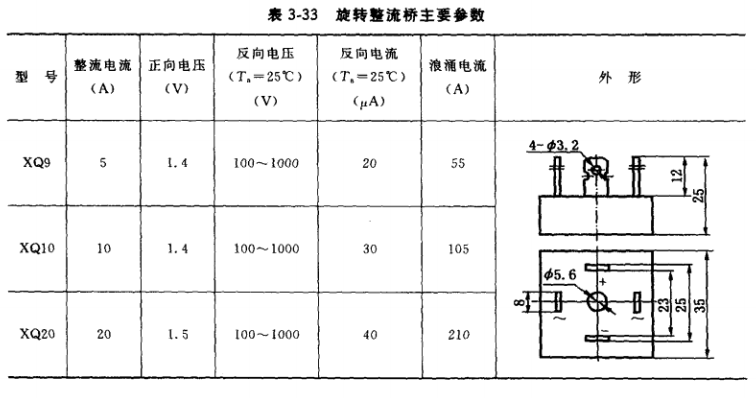

發電機常用的單相整流橋組基本結構有3種，如圖3-156所示。4個整流元件按單相橋式整流電路連接后，固封于底座殼內，為基本式（見圖3-156a）; 4個整流元件按單相橋式整流電路連接后，固封于帶散熱器的底座內（見圖3-156b）; 4個整流元件分別裝在4個散熱片上，經前后2個絕緣接線板及絕緣底板組合后，連接成單相橋式整流電路，交、直流接線端子分別設置在前后絕緣接線板上（見圖3-156C）。以上3種整流橋組外形、結構不同，但其中4個整流元件連接成的單相橋式整流電路（見圖3-156d）是相同的。

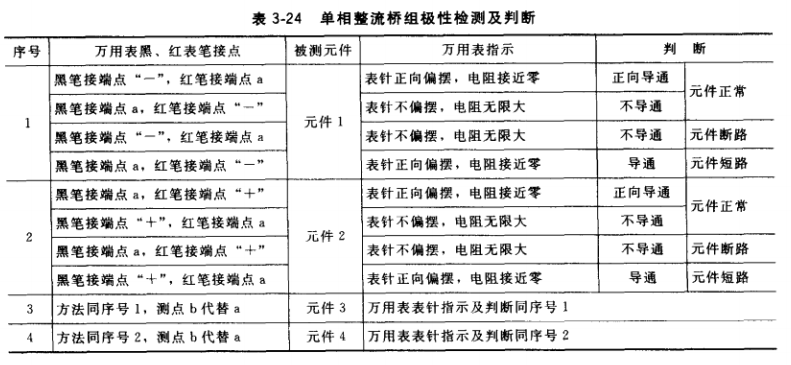

單相整流橋組極性簡易檢測及判斷方法見表3-24。按圖3-156d電路逐個檢測整流元件是否正常（檢測前交流側、直流側各1個接點應拆離外電路）。

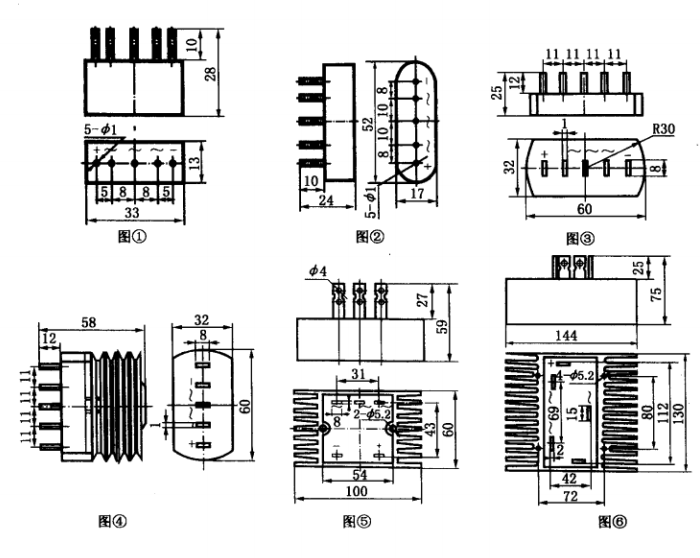

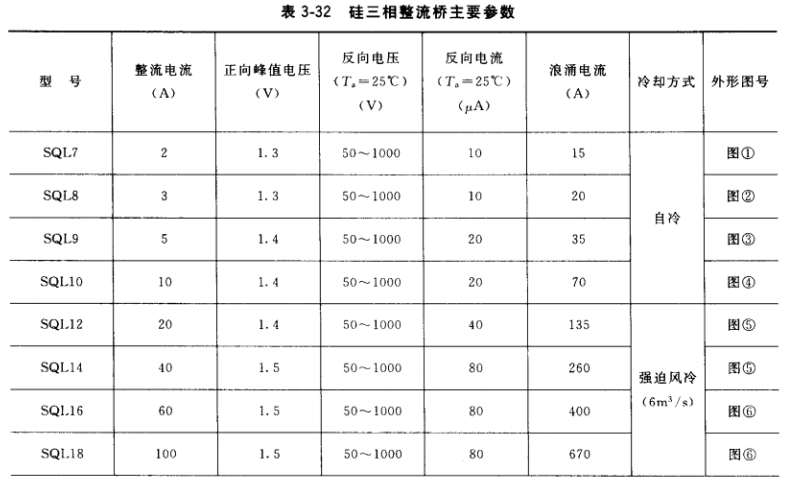

3.三相整流橋組簡易檢測

發電機常用的三相整流橋組基本結構有靜止與旋轉兩種，一般講的三相整流橋組即指靜止整流橋組。

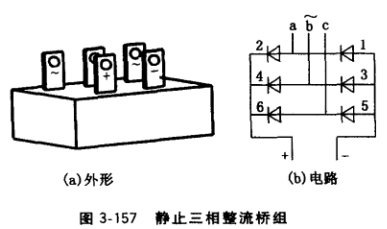

(1)靜止三相整流橋組。它由6個整流元件連接成三相整流電路后固封于底座殼內，引出5個接線片，其中3個交流側接線片標志為“?”，2個直流側接線片分別標志為“ + ”、“ - ”如圖3-157a所示。其電路見圖3-157b。

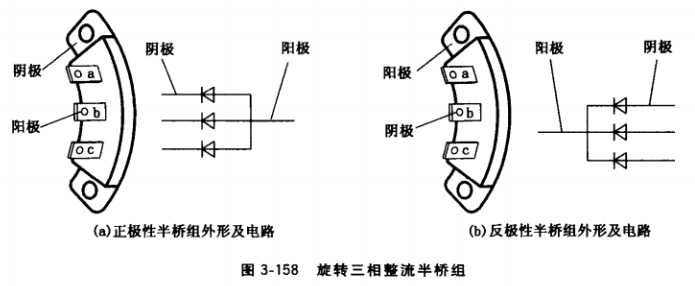

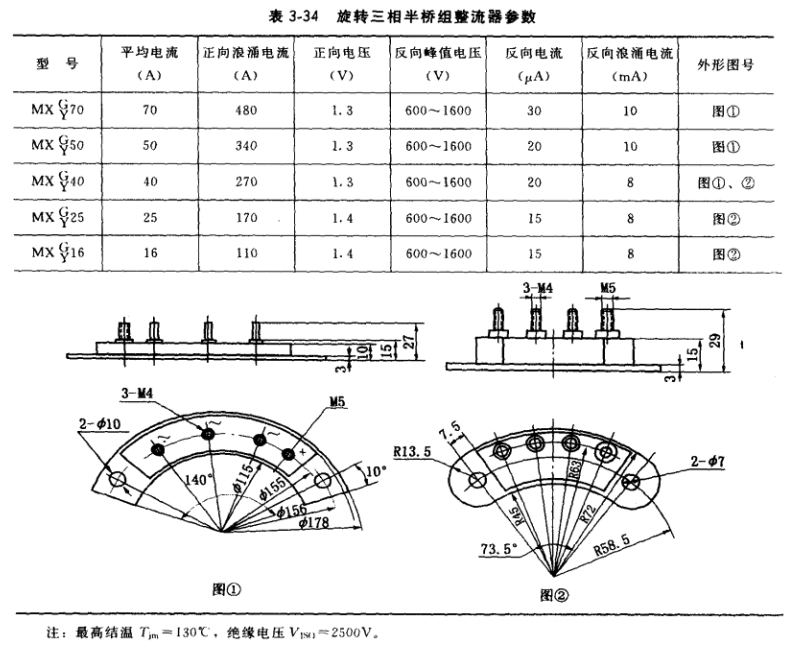

(2)旋轉三相整流橋組。用于無刷發電機，為了安裝方便，一般做成旋轉三相半橋組，如圖3-158所示。三相半橋組又有正極性和反(負)極性兩種，正極性的底板端為陰極，3個接線片為陽級，如圖3-158a所示。反極性三相旋轉整流半橋組底板端為陽極，3個 接線片為陰極，如圖3-158b所示。

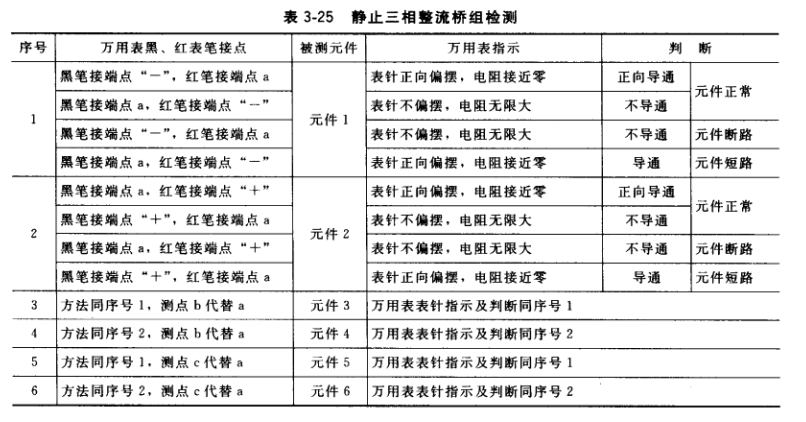

靜止三相整流橋組簡易檢測及判斷方法見表3-25。按圖3-157b逐個檢測整流元件是否正常(檢測前交流側、直流側各1個接點應拆離外電路)。

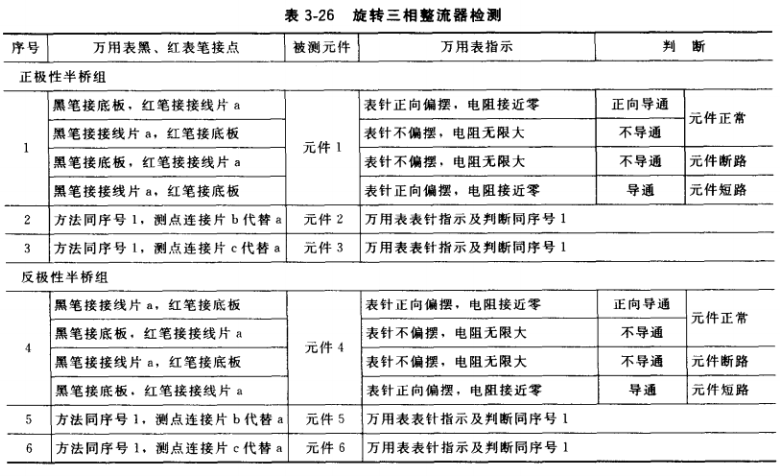

旋轉三相整流橋組簡易檢測及判斷方法見表3-26。按圖3-158逐個檢測整流元件是否正常(檢測前交流側、直流側各1個接點應拆離外電路)。

4.旋轉三相整流器簡易檢測

旋轉三相整流器可由6個旋轉整流元件固定在旋轉盤(絕緣盤)上，但目前無刷發電機用旋轉三相整流器更多的是由正極性和反極性旋轉三相整流半橋組各1個安裝在旋轉盤上組合而成，其結構及電路如圖3-159所示。

旋轉三相整流器簡易檢測時，必須分別檢測正極性半橋組和反極性半橋組的正常與否，并按圖3-159b電路逐個檢測元件，詳見表3-26。

5.其他電子元件簡易檢測

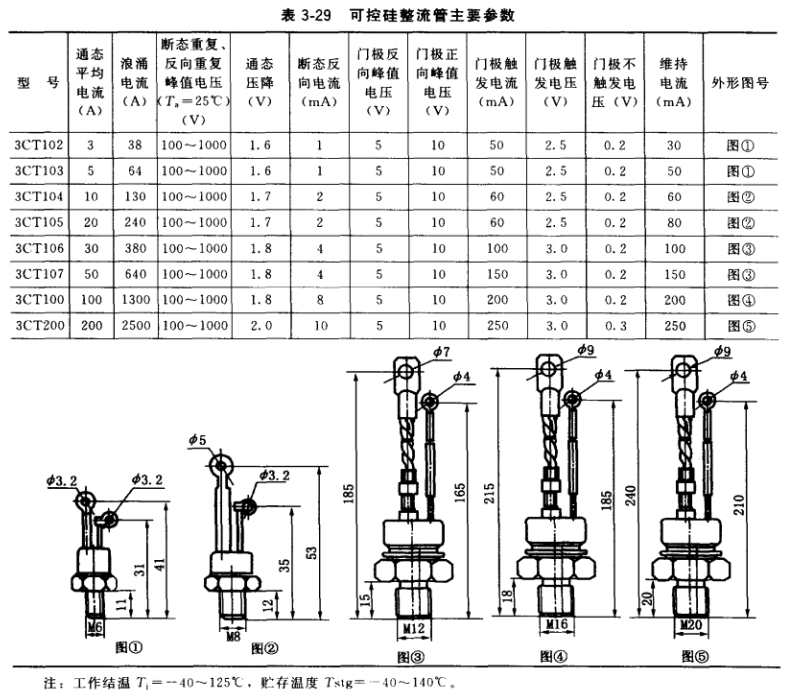

(1)可控硅整流管

①用萬用表RX100或RX1k擋，測量可控硅整流管陽極A對陰極K,陽極對控制極G的正、反向電阻，均應大于500kΩ。用萬用表RX10或RX1擋，測量控制極G對陰極K的正、反向電阻，正向電阻應為幾歐?幾百歐，反向電阻應大于正向電阻。若測得陽極、陰極間已短路或控制極、陰極間已短路或開路，說明該元件已損壞，應換上同型號、規格新的元件。

②用對線燈檢測。如圖3-160所示，若將控制極G懸空，燈不亮，對換接線極性時，燈也不亮。然后將控制極G觸碰陽極A, —碰燈就亮，則說明該元件是好的，否則該元件已損壞，應更換。

(2)晶體二極管。晶體二極管的簡易測試與硅整流元件的測試

方法是一樣的。但要注意，測量二極管的正、反向電阻時，只能用RX100或RXlk擋。因?yàn)閷τ谀蛪狠^低、電流較小的二極管，如果用RX1檔則流過二極管電流太大，而用RXlOk擋則表內電池電壓太高，都可能損壞二極管。正常時，二極管的正向電阻為幾百?幾千歐，反向電阻大于幾百千歐。若測得二極管的正向電阻為∞,反向電阻為0,則說明管子已損壞。

(3)穩壓管。普通穩壓管的簡易測試方法同整流二極管。具有溫度補償?shù)姆€(wěn)壓管(如 DW7).有3個電極，如圖3-161所示，檢測時可將它分為兩個穩壓管，用檢測整流二極管

的方法進行檢測。

(4)單結晶體管。單結晶體管有一個發射極E和兩個基極B1、B2 (見圖3-162),所以又稱為雙基極二極管，發射極E與第一基極B1和第二基極B2都是PN結關系，因此，可按整流二極管檢測方法檢測。用萬用表RX100擋，測量E對B1和E對B2的正、反向電阻，正常時正向電阻均為∞,反向電阻為0,否則說明管子已損壞，反向電阻很小則說明穿透電流過大或已損壞。

另外，因E極與B1極比E極與B2極更近，故E極、B1極的正向電阻比E極、B2極的正向電阻要小，且B1極與B2極是兩個電阻的串聯關系，其正、反向阻值均應相等。根據以上關系，很容易判別腳管E、Bl、B2極。

(5)三極管。三極管管腳極性識別和性能檢測，除用晶體管特性圖示儀外，也可用萬用表。檢測時不宜用萬用表的RX1擋，這擋內阻較小，流過三極管電流較大；也不宜用RX 10k擋，這擋電壓較高，可能會損壞一些低反壓三極管。測大功率三極管可選用RX 10擋。此外，僅用萬用表只能大致定性估計三極管一些參數的情況。詳見表3-27。有的萬用表上有HFE擋，可用來測定小功率管的電流放大系數β。
