AVR簡易檢測

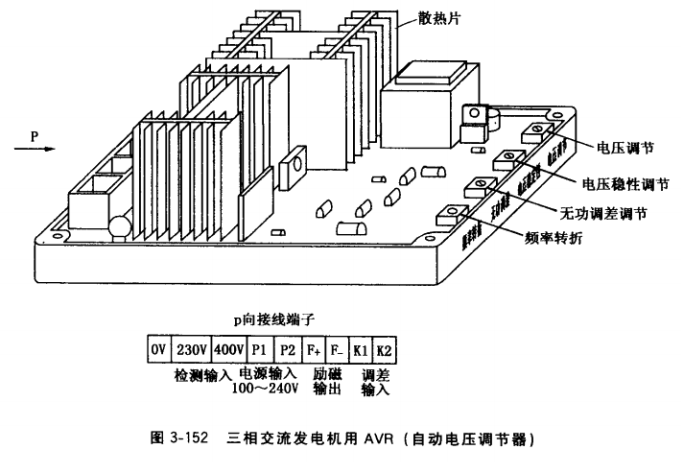

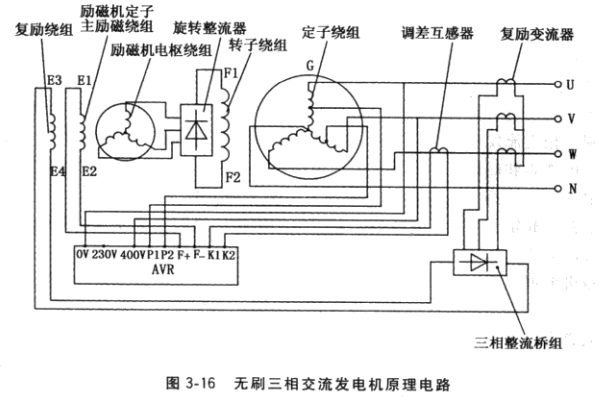

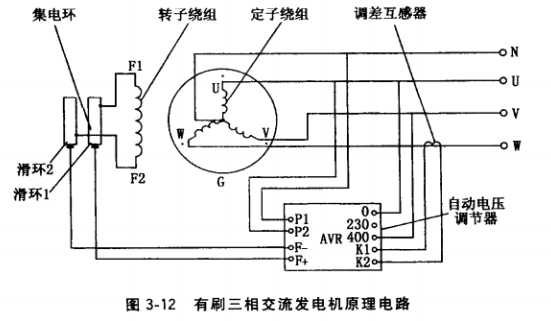

常用AVR （自動電壓調節器）外形及結構如圖3-152所示（很多廠家將AVR元器件用 防水、傳熱膠封固，只能荇到散熱片、接線端口、調節電位器旋鈕），不同廠家開發生產的 AVR外形、結構有差異，但其與發電機的接口與調節功能基本相同。AVR 與有刷發電機接線的基本原理電路見圖3-12,與無刷發電機接線的基本原理電路見圖3-16。

AVR功能及接口：檢測電壓輸入，接于發電機三相輸出端線電壓400V或相電壓230V上；電源電壓輸入P1、P2,，接于發電機定子主繞組U、V相中點抽頭200V或機端相電壓 230V上（有的AVR不分檢測輸入和電源輸入，僅設置一個電壓信號接口，接于機端相電壓或線電壓上）；勵磁輸出F+、F-（有的標志為F1、F2）,接于有刷發電機集電環電刷引線（見圖3-12）或無刷發電機交流勵磁機定子主勵磁繞組線端E1、E2 （見圖3-16）;調差輸入K1、K2 （露出電位器旋鈕），接于W相上的調差互感器二次繞組線端，考慮到50kW 以下發電機一般不作并列運行，有的小型AVR就不設置調差環頻率轉折（低頻保護用），已在AVR內部接好線而不外接；電壓調節（露出電位器旋鈕），已在AVR內部接好線而不外接；電壓穩定性（露出電位器旋鈕），已在AVR內部接好線而不外接。有的AVR 還設置有外接電位器接口，用于需遠程外接調節電壓的發電機；有的AVR還設罝有外接常開起勵按鈕，用于鐵心容易失磁的發電機。

AVR與發電機組裝時，可裝在機座頂上的勵磁箱內，也可裝在控制箱或控制屏內，并已按AVR說明書的規定正確接線。

1.自勵建立電壓可靠性檢查

起動內燃機至額定轉速，已投入運行的發電機，轉速接近額定轉速時都應該能自動建立電壓，交流電壓表指示的電壓應接近額定電壓。若未有電壓指示，調節“電壓調節”電位器，順時針轉電壓應上升，若電位器已調至最大位置仍無電壓，用萬用表直流擋檢測勵磁輸 出F+、F-,用萬用表交流擋檢測電源電壓輸入端和檢測電壓輸入端，若輸入端有電壓，而勵磁輸出端仍無電壓，說明該AVR已損壞，應換上同型號、規格新的AVR。

2.電壓整定范圍檢査

國家標準規定：發電機電壓整定范圍≧1.05倍額定電壓和≦0.95倍額定電壓。檢測時， 發電機已處于空載轉速（頻率達52.5Hz）.順時針轉“電壓調節”電位器旋鈕，若電位器己調至最大位置，發電機電壓應大于1.05倍額定電壓，若小于此值，用萬用表直流擋檢測勵磁輸出F+、F-端子，測得的勵磁電壓沒有超過銘牌規定值，說明AVR電壓整定范圍上限不夠高。再逆時針轉“電壓調節”電位器旋鈕，發電機電壓應小于0.95倍額定電壓，若電位器已調至最小位置，發電機電壓未能小于此值，說明AVR電壓整定范圍下限不夠低，應 更換AVR。

3.低頻保護檢查

設置有低頻保護環節的AVR,在發電機轉速升至頻率轉折拐點（一般為45HZ）之前， 發電機勵磁電流不允許大于銘碑規定值，否則有刷發電機轉子繞組或無刷發電機交流勵磁機定子繞組、電樞繞組將因持續的超大勵磁電流而過熱直至燒毀。在發電機升速過程，若出現勵磁電流超大，說明AVR低頻保護失效，應更換AVR。低頻保護特性一般在AVR生產廠已調試好，其電位器旋鈕已固封，發電機調試時無需調節，但有的廠家未固封，此時可用小螺絲刀調節“頻率轉折”電位器，順時針轉，低頻保護點頻率升高，若升至45Hz之前，還出現超大勵磁電流，說明該AVR低頻保護功能不滿足要求，應更換。

4.電壓穩定性檢査

電壓穩定性對發電機輸出電壓質量的影響主要有：

（1） 發電機電壓波動率。穩定性好電壓波動率小。穩定性差電壓波動率大，不適用于幾乎所有用電設備。內燃發電機組標準規定：電壓波動率≦0.5%,穩定性越好，電壓越隱定。

（2） 穩態電壓調整率。穩定性好，穩態電迅調整率小，即從空載到滿載電壓變化小。穩定性差，則穩態電壓調整率大，從空載到滿載電壓上升或下降大，也不適用于幾乎所有用電設備。國家標準規定：發電機穩態電壓調整率有≦±1.0%、±2.5%、±5.0%三類指標， 依不同勵磁方式發電機而定。穩態電壓調整率越小，電壓越穩定。

（3） 瞬態電壓調整率。穩定性好，瞬態電壓調幣率小，從空載突加負載至滿載，或從滿載突減負栽至空載瞬變的過程中，電壓變化小，電壓恢復速度快。穩定性差，則瞬態過程電壓變化大，反映速度慢。國家標準規定：發電機瞬態電壓調整率為≦ （－ 15%?＋20%）、 ≦ （－20%?+ 25%）、≦ （－25%?+ 30%） 3類指標，依不同勵磁方式發電機而定。瞬態電壓調整率越小，電壓越穩定。起動電動機能力也越強。

電壓穩定性檢査方法：調節“電壓穩定性”電位器，順時針轉，發電機電壓波動率好， 但穩態、瞬態電壓調整率變差；逆時針轉調節器旋鈕，發電機電壓波動率變差，但穩態、瞬態電壓調整率變好。發電機要求既有合格的電壓波動率，也有合格的穩態、瞬態電壓調整率，通過調節“電壓穩定性"電位器,上述3項性能指標中任1項不合格，說明該AVR不合格，應更換AVR。

5.并列運行調差精度檢查

適用于兩臺或多臺發電機并列運行或并網運行的AVR,其內部設置有調差環節（含調節電位器）,外接調差互感器，改善各臺發電機的無功功率的自動合理分配，使各發電機穩定運行。當某臺發電機無功電流偏大時（該發電機負載功率因數滯后偏大），順時針方向緩慢調節“無功調差”電位器，無功電流偏小時（該發電機負載功率因數滯后偏小），逆時針 方向緩慢調節“無功調差”電位器。若順時針或逆時針方向調節電位器過程無功電流不改變，說明AVR的無功調差失效，應更換AVR。
