柴油發電機組交流勵磁機勵磁無刷單相交流發電機

1. 基本結構

這種發電機結構與無刷三相交

流發電機基本相同，不同之處在于定子鐵心槽中的定子主繞組是單相而不是三相，且定子主繞組、副繞組結構與有刷單相交流發電機相同，此時定子副繞組的作用是向交流勵磁機定子 磁極繞組提供勵磁電流。

2. 工作原理

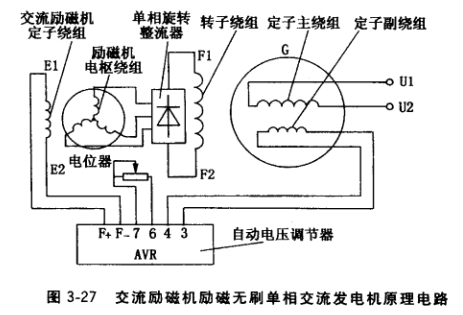

交流勵磁機勵磁無刷單相交流發電機原理電路如圖3-27所示。該發電機空載自勵建立電壓原理與無刷三相交流發電機相同。發電機由內燃機驅動旋轉至空載轉速，依靠轉子磁極鐵心和交流勵磁機定子磁極鐵心的雙重剩磁（由硅鋼片沖片疊裝的磁極鐵心，須在勵磁機定子鐵心鑲裝磁鋼才有剩磁），嵌在定子鐵心槽中的副繞組感應的電壓經自動電壓調節器中的整流環節整流后，輸入交流勵磁機定子繞組，建立交流勵磁機磁場，交流勵磁機電樞三相繞組便感應三相交流電壓。該電壓經旋轉整流器整流成直流電壓，輸入轉子磁極繞組，建立發電機主磁場，使發電機定子繞組感應單相電壓，輸出單相電能，調節自動電壓調節器中的電位器，可把端電壓整定在額定值。

負載時，定子單相主繞組中流過單相電流，產生單相電樞反應磁場。該磁場可分解為順序磁場和逆序磁場，順序磁場的方向和轉速與轉子主磁場相同，起助磁作用，但遠不足以補償負載時電樞反應的去磁效應，因此必須由自動電壓調節器或其他勵磁裝置對發電機勵磁電流進行自動調節，以維持發電機端電壓穩定。
